Capamiter Capacheck Medidor Esr Na Placa -100khz -500mv

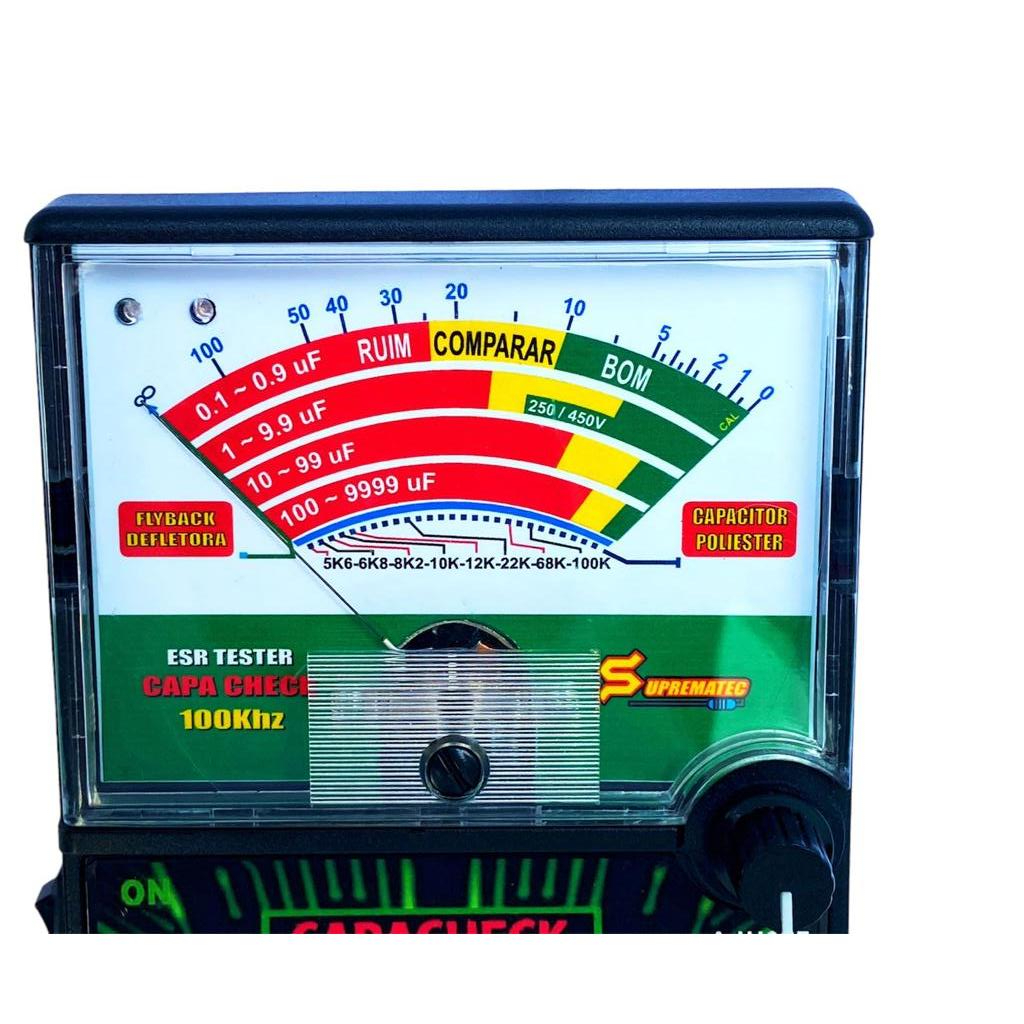

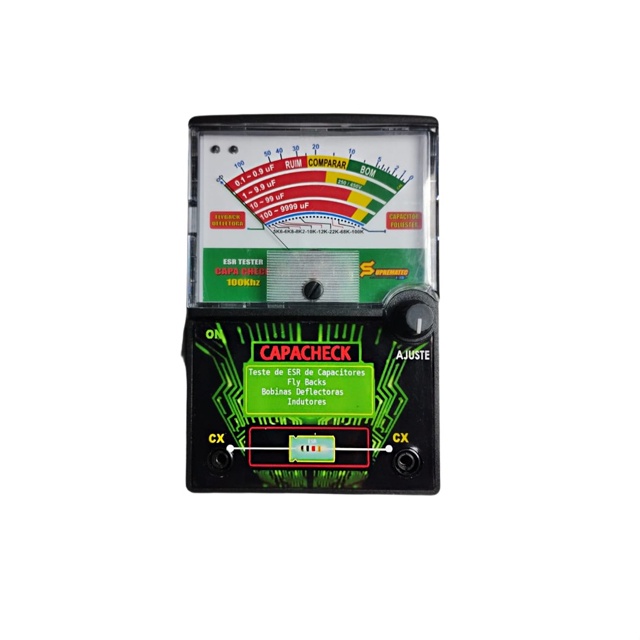

CAPACHECK : Medidor de ESR ( Resistência Equivalente Série ) de Capacitores. -Frequência Gerada de 100Khz ( Onda Quadrada de 500 mV ). ACOMPANHA BATERIA DE 9 V '' testes iniciais''= => RECOMENDAMOS O USO DE BATERIAS ALCALINAS OU RECARREGÁVEIS, OU UMA FONTE EXTERNA DE 9V DE NO MÍNIMO 200mA, BAIXO RIPPLE. ( Componente AC sobre a DC ) - No Futuro, você poderá adaptar a seu gosto, uma pequena fonte de 9Vdc para economizar Custos com Baterias . - ACOMPANHA 1 PAR DE CABOS ORIGINAIS PADRÃO DO APARELHO, ...SE PRECISAR, DEPOIS, ADQUIRA PONTEIRAS MELHORES TIPO AGULHA. POR FAVOR, NÃO RECLAME DOS CABOS,...POIS SÃO AS ORIGINAIS PADRÃO QUE VEM COM O APARELHO. Pode-se medir ESR de Capacitores de Tântalo, Mica, Poliester, Polistireno, a partir de 5K6 ( 0.0056uF) .porem as medidas nestes componentes tem uma leitura de faixa muito estreita, sendo recomendável, para tal finalidade, o uso de um Capacimetro. CAPACITORES CERÂMICOS e Poliester de 1pF A 5K5,555 ( 5N5 ) O CAPACHECK NÃO MEDE. PARA QUEM TRABALHA NO RAMO DE RÁDIO -TRANSMISSÃO E RF ( REPAROS EM RÁDIOS RÁDIOS PXS,,,ETC... ESTE APARELHO NÃO SERVE POIS TAIS EQUIPAMENTOS UTILIZAM CAPACITORES CERÂMICOS DE BAIXÍSSIMOS VALORES. NESTE CASO, RECOMENDO QUE SE CONSTRUA UM CIRCUITO OSCILADOR QUE TRABALHE NUMA FREQUÊNCIA DE PELO MENOS 10MHZ. NOSSO APARELHO NÃO TEM ESTE CIRCUITO INCORPORADO. Pode serem medidos os Componentes na própria Placa, devido a alta frequência do Oscilador , sem a necessidade de retira-los da Placa.., porem, para uma perfeita Leitura, ..na dúvida, retire o Capacitor Eletrolítico sob teste.., e compare-o com outro Novo ou troque-o. O Ideal é usar o Capacheck juntamente com um CapacÍmetro para verificar a CAPACITÂNCIA do Capacitor, se está dentro dos padrões. Depois Utilizar o Capacheck para efetuar a aferição da ESR do mesmo capacitor, para não deixar duvidas. Obs: O Uso de Um Capacimetro em conjunto com o Capacheck é apenas uma Dica, não tendo a necessidade de seguir nosso conselho. O que é “ESR”? ESR (Equivalent Series Resistance) ou Resistência Equivalente em Série é um parâmetro importante e presente em todo o Capacitor Eletrolítico. A ESR representa a resistência resultante da combinação dos terminais, conexões internas, placas, dielétrico e principalmente o eletrólito interno, este último é o principal causador do aumento da ESR. C R A ESR de um capacitor eletrolítico deve ser baixa, mas devido a fatores como idade, construção e temperatura ambiente e do local de operação, causam alterações na ESR, que podem subir para valores indesejáveis. O aumento da ESR afeta a performance de circuitos sintonizados, fontes chaveadas, circuitos de deflexão, circuitos amplificadores de vídeo, etc. Qual a utilidade de um medidor de “ESR”? Um típico capacímetro mede a capacidade de armazenar energia do capacitor sob teste E SÓ..., porém.... há um detalhe muito importante: a ESR. A ESR de um Capacitor pode aumentar muito sem afetar o seu valor quando medido em um capacímetro, portanto um capacímetro torna-se inútil na detecção da ESR. Para testar um capacitor com um capacímetro você deve retirá-lo do circuito. Você sabe muito bem a quantidade de capacitores que há em uma placa de um monitor ou outro equipamento semelhante, e você também sabe o trabalho que é dessolda-los, medir e ressoldar vários capacitores. Com um medidor de ESR você testa as ESR dos capacitores sem saca-los do circuito, poupando muito trabalho e tempo....e tempo é dinheiro numa Oficina de Reparos. Teste de capacitores no circuito,... como assim? Para que seja possível o teste de capacitores no circuito, o Capacheck era um sinal de 100 KHz (100.000 Hertz) com uma amplitude de 500 mV (0.5 Volts), para que semicondutores não sejam percebidos...pois em sabemos que para que conduzam, são necessários 600 mV para o silício, portanto semi-condutores em boas condições não irão interferir nas medidas de “ESR”. O CAPACHECK NADA MAIS É QUE UM OHMIMETRO AC. Mas, o uso da TABELA é desnecessário. Nosso aparelho já tem uma escala colorida , onde já se lê diretamente o valor da ESR, dentro dos padrões. Vermelho: RUIM Amarelo: COMPARAR ( Na prática...trocamos ) Verde: BOM
